详细介绍

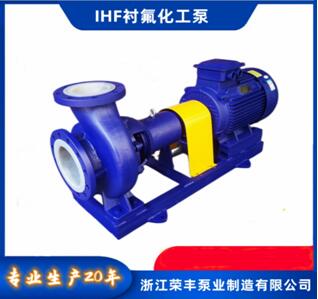

名称：氟塑料化工泵
过流材质：聚全氟乙丙烯（F46）
流量范围：3.5-400m3/h
扬程范围：3-80m
功率范围：0.75-90kw
适用介质：任意浓度的酸、碱、盐和有机溶剂等

产品详细描述DETAILED DESCRIPTION

IHF氟塑料离心泵简称为"IHF离心泵"是单级、单吸、悬臂式离心泵，泵体采用金属外壳内衬聚全氟乙丙烯(F46)，泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制成型，轴封采用四氟填充材料，进出口均采用铸钢体加固。可参照国际标准ISO2858标准研发设计。 IHF氟塑料离心泵具有很高的耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点，有WB2外装波纹管式和IHF-N内装双端面专利机械密封两种结构。IHF氟塑料离心泵广泛通用于化工、制药、石油、冶金、染料、冶炼、电力、电镀、农药、造纸、食品、纺织等行业酸洗工艺、制酸制碱、喷漆工艺、有色金属冶炼中的电解液输送、离子膜项目中的氯水输送、废水处理、电镀、农药领域。 IHF氟塑料离心泵在-85℃～200℃温度条件下长期输送任意浓度的硫酸、盐酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等强腐蚀介质，是目前重要的耐腐蚀设备之一。

型号意义Model Meaning

性能参数Performance Parameters

型号规格 转速
(r/min) 		流量

(m³/h)

扬程

(m)

效率

(%)

功率

(kw)

必需气蚀余量

(NPSH)r

IHF32-25-125 2900 3.5 21 40 1.5 2.3
5 20 44
6.5 18 42
1450 1.75 5.25 37 0.75 2.3
2.5 5 40
3.25 4.5 38
IHF32-25-160 2900 3.5 33 34 2.2 2.3
5 32 40
6.5 30 42
1450 1.75 8.25 30 0.75 2.3
2.5 8 38
3.25 7.5 40
IHF40-32-125 2900 4.4 21 40 2.2 2.5
6.3 20 45
8.3 18 43
1450 2.2 5.25 37 0.75 2.5
3.25 5 41
4.15 4.5 40
IHF40-32-160 2900 4.4 33 34 2.2 2.5
6.5 32 40
8.3 30 39
1450 2.2 8.25 33 0.75 2.5
2.5 8 36
3.25 7.5 37
IHF50-32-125 2900 8.8 21.5 45 2.2 3.0
12.5 20 54
16.3 17.5 53
1450 4.4 5.37 37 0.75 3.0
6.25 5 46
8.15 4.37 45
IHF50-32-160 2900 8.8 33 41 4 3.0
12.5 32 48
16.3 30 47
1450 4.4 8.25 31 0.75 3.0
6.25 8 41
8.15 7.5 42
IHF50-32-200 2900 8.8 52 34 7.5 3.0
12.5 50 42
16.3 48 41
1450 4.4 13 25 1.5 3.0
6.25 12.5 33
8.15 12 36
IHF50-32-250 2900 8.8 82 27 11 3.0
12.5 80 35
16.3 76 34
1450 4.4 20.5 20 2.2 3.0
6.25 20 27
8.15 19 30
IHF65-50-125 2900 17.5 21.5 56 3 3.5
25 20 64
32 17.5 63
1450 8.75 5.37 45 0.75 3.5
12.5 5 57
16 4.27 58
IHF65-50-160 2900 17.5 33 50 5.5 3.5
25 32 59
32 27.5 57
1450 8.75 8.25 40 1.1 3.5
12.5 8 53
16 6.87 51
IHF65-40-200 2900 17.5 52 45 11 3.5
25 50 54
32 45.5 53
1450 8.75 13 36 1.54 3.5
12.5 12.5 46
16 11.4 47
IHF65-40-250 2900 17.5 82 39 18.5 3.5
25 80 50
32 76 52
1450 8.75 20.5 32 3 3.5
12.5 20 42
16 19 44
IHF80-65-125 2900 35 21.5 64 5.5 4.0
50 20 69
65 17.5 67
1450 17.5 5.37 54 1.1 4.0
25 5 64
32.5 4.25 62
IHF80-65-160 2900 35 33 60 11 4.0
50 32 68
65 27.5 67
1450 17.5 8.25 50 1.5 4.0
25 8 62
32.5 6.88 61
IHF80-50-200 2900 35 52 52 15 4.0
50 50 64
65 45.5 65
1450 17.5 13 51 3 4.0
25 12.5 59
32.5 11.38 58
IHF80-50-250 2900 35 82 40 30 4.0
50 80 50
65 76 51
1450 17.5 20.5 40 4 4.0
25 20 50
32.5 18 51
IHF100-80-125 2900 70 23 70 11 5.0
100 20 75
130 14 65
1450 35 5.75 65 1.5 4.5
50 5 70
65 3.5 64
IHF100-80-160 2900 70 34 68 15 5.0
100 32 74
130 24 65
1450 35 8.5 60 2.2 4.5
50 8 68
65 6.5 67
IHF100-65-200 2900 70 52 64 30 5.0
100 50 72
130 42 71
1450 35 13 60 4 4.5
50 12.5 68
65 10.5 63
IHF100-65-250 2900 70 87 62 45 5.0
100 80 69
130 68 68
1450 30 21.2 58 5.5 4.5
50 20 63
60 18.5 62
IHF125-100-160 2900 150 32 72 30 4.5
1450 80 8 70 4 4.5
IHF125-100-200 2900 150 50 69 45 4.5
1450 80 12.5 67 7.5 4.5
IHF150-125-160 2900 200 32 72 45 4.5
1450 160 8 68 11 4.5
IHF150-125-200 2900 200 50 71 55 4.5
1450 200 12.5 67 18.5 4.5
IHF150-125-250 2900 200 80 73 75 4.5
1450 200 20 69 22 4.5
IHF200-150-200 2900 200 50 74 55 4.5
1450 200 12.5 70 18.5 4.5
IHF200-150-250 2900 200 80 74 75 4.5
1450 200 20 70 22 4.5

安装尺寸Installation Dimension


序号 型号 外 型 安 装 尺 寸 进口法兰尺寸 出口法兰尺寸
Outside and installing size Inlet flange size Exit flange size
Model L S P f W T H h D c a b n-Øt k g i n-Øt
1 IHF32-25-125                                  
2 IHF32-25-160                                  
3 IHF40-32-125                                  
4 IHF40-32-160                                  
5 IHF50-32-125                                  
6 IHF50-32-160                                  
7 IHF50-32-200                                  
8 IHF50-32-250                                  
9 IHF65-50-125                                  
10 IHF65-50-160                                  
11 IHF65-40-200                                  
12 IHF65-40-250                                  
13 IHF80-65-125                                  
14 IHF80-65-160                                  
15 IHF80-50-200                                  
16 IHF80-50-250                                  
17 IHF100-80-125                                  
18 IHF100-80-160                                  
19 IHF100-65-200                                  
20 IHF100-65-250                                  
21 IHF125-100-160                                  
23 IHF125-100-200                                  
25 IHF150-125-160                                  
27 IHF150-125-200                                  
29 IHF150-125-250                                  
31 IHF200-150-200                                  
33 IHF200-150-250                                  
